汽车行业解决方案—轴承测量

轴承是当代机械设备中一种重要的零部件，其主要的功能是支持机械旋转体，降低其运动过程中的摩擦系数，保证其日趋精密的回转精度，在纳米级的高精度要求下，三丰为轴承行业提供了优越的测量解决方案。



滚动体-球·圆柱·圆锥

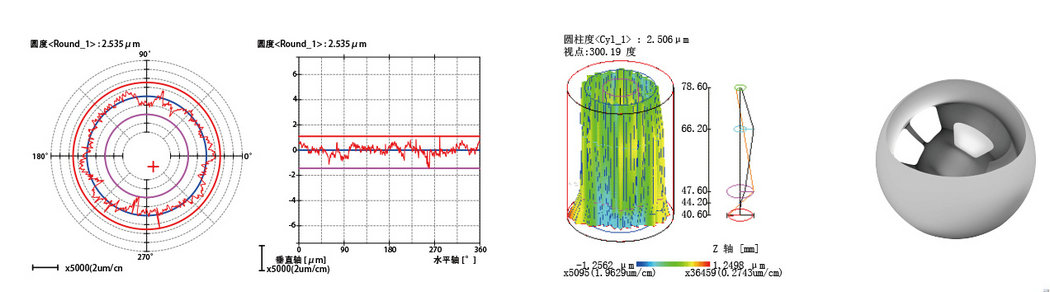

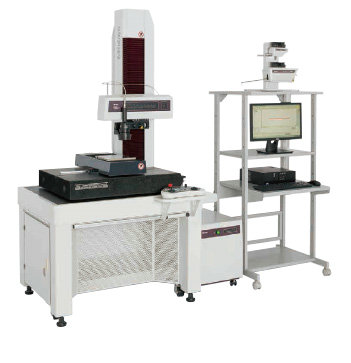

CNC圆度/圆柱形状测量系统：RA-2200CNC

带有粗糙度检出器的CNC高精度圆柱度测量机可以完成滚子的圆度，谐波分析，锥度等分析。并且能进行旋转方向和Z轴方向粗糙度的准确计算。利用RL-2200非接触真圆度测量机可以连续测量圆锥滚子端面直径和圆锥度。

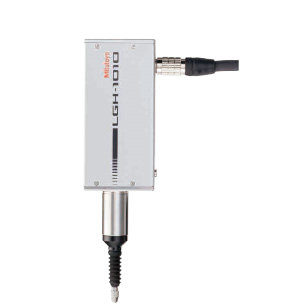

超高精度光栅长度计：LGH

高精度光栅长度计LGH与专业治具配合能快速测量钢球外径和滚子外径。



丝杠，直线导轨

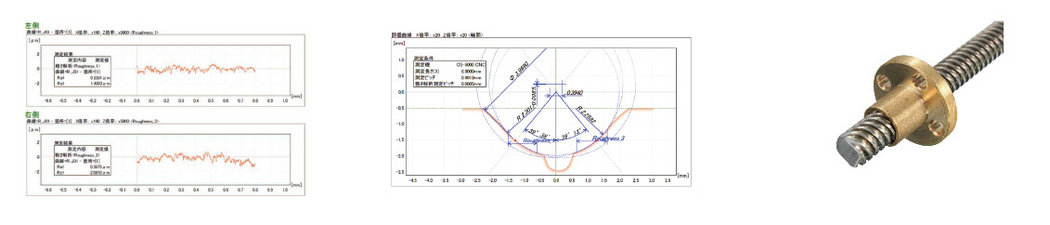

CNC表面粗糙度·轮廓形状测量系统；SV-C4500CNC

一台主体带粗糙度和轮廓两种检出器的CNC测量机，可以完成对产品粗糙度和轮廓的测量。在标准机配置自动Y轴，0轴的同时，使用上下连续测量的功能，可以对修正螺旋角后丝杆滚道的形状进行准确的轮廓分析。



内圈·外圈

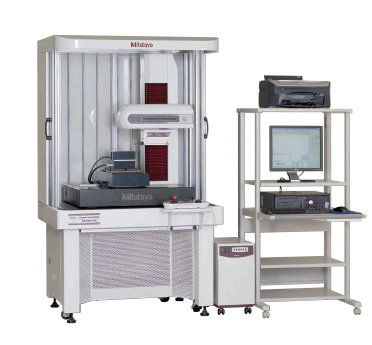

CNC表面形状测量机：CS-H5500CNC

强大的双向高精度粗糙轮廓同时检出器，可以对轴承的内外圈滚道的上下落圈中心距离进行计算，同时进行轮廓形状分析。并且也能精确计算沟道PT值。使用上下连续测量系统可实现上下连续测量圆锥滚子锥角和表面粗糙度，并且也能测量Z轴（立柱）范围300mm的轮廓数据。

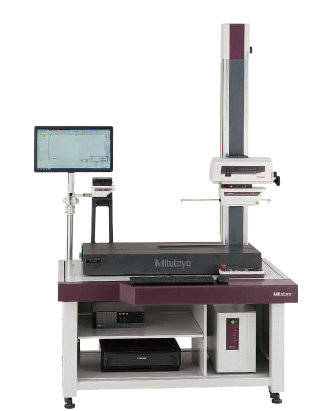

特大型粗糙轮廓测量机：SV-C

特注大型表面粗糙度和轮廓测量系统，Z轴1000mm的测量范围，配合专业治具可以测量直径φ30-860的工件。

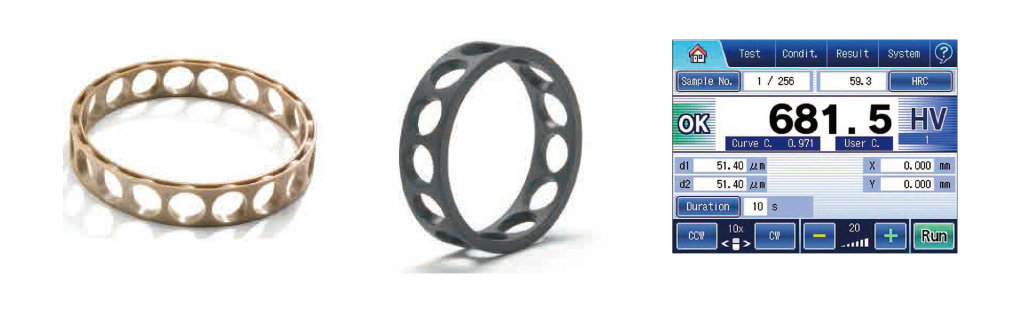

保持架

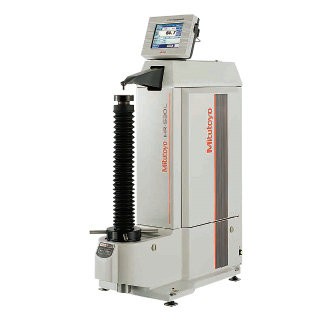

洛氏硬度测量系统；HR-530

使用HR-530洛氏压头鼻形设计，可以测量圆形保持架内侧硬度数值。其5.7寸大尺寸，彩色液晶，中文简体字的数据处理器，操作方便，简单易懂。同时具备各种硬度转换。

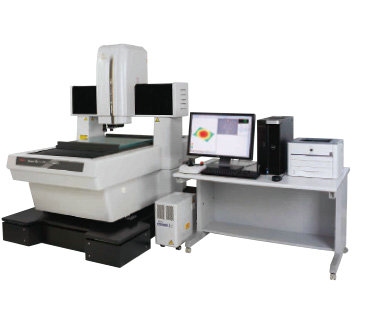

影像测量机：Hyper QV WLI

专业的影像测量机通过CCD清晰成像，可以测量保持架球心距离和角度差。同时可以利用WLI白光干涉仪测量球的3D形状粗糙度。

---
