●测量方法提案

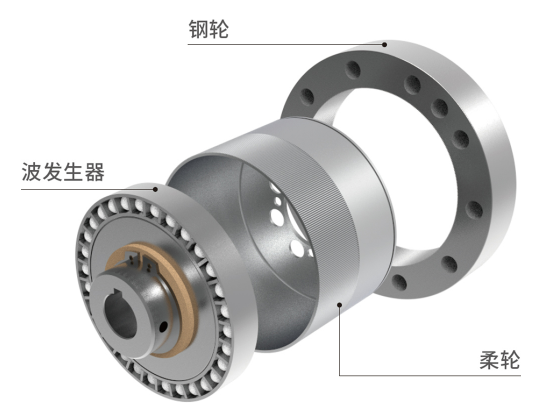

此类带齿轮的中小型工件，测量部位处于同一平面，既要考虑整体性测量，也要考虑齿间狭小位置。影像测量机拥有透射、表面及环形三种照明方式，可在边缘采集轮廓点，避免测针直径大小带来的影响，准确获取齿间轮廓的数据。结合FORMTRACEPAK-AP(形状评定･分析软件），还可以计算工件的整体尺寸，是较为合适的选择。

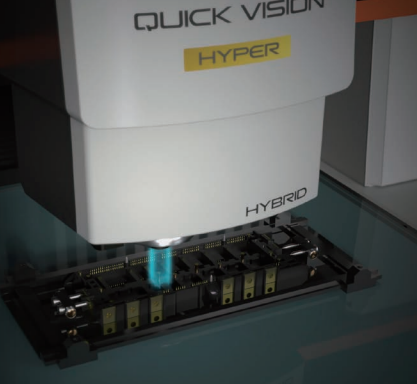

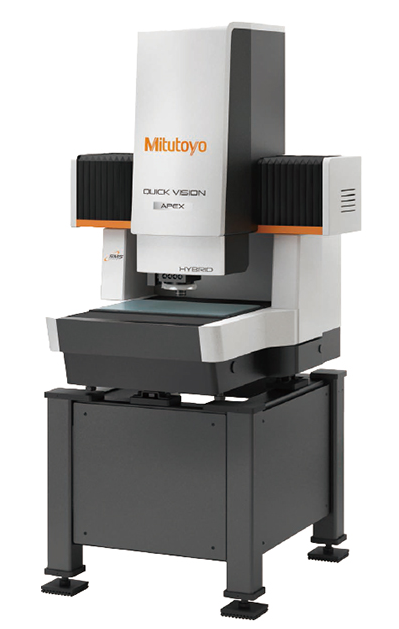

QV TP Pro是通过影像测量功能和通过接触式测头实现接触测量的CNC型影像测量机。

● 标配StrobeSnap 功能， 是可进行高速测量的Quick Vision 的升级机型。

● 配备可瞬间对焦工件的跟踪自动对焦装置的机型，可大幅提高测量效率。

● 可配备成STREAM功能， 通过XY主体驱动与频闪照明同步， 在不关停工作台的状态下进行无停顿影像测量， 大大缩短测量时间。

支持高精度测量的主体结构和自动对焦功能。 融合高性能技术实现3D非接触测量。 Quick Vision Pro 是一款不断进化的 CNC 影像测量仪。

step1

在工作台上平置工件，调整照明系统。

step2

根据图纸要求创建坐标系。

step3

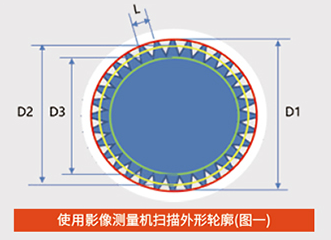

对表面的形状轮廓进行高速扫描(如图一所示)。

step4

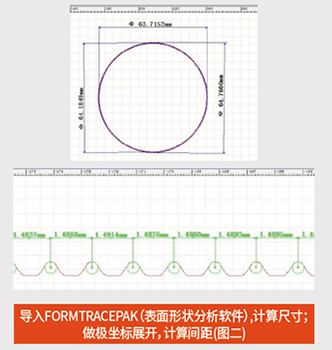

在FORMTRACEPAK-AP中进行2D轮廓分析(如图二所示)。
