泰珂洛新品 | 可换刀片式刀具『TinyInternalCut 』重磅来袭！

2024-06-07

近日，泰珂洛近期开发并推出了用于内径加工的新系列刀具『TinyInternalCut 』，适用于内切槽、螺纹和仿形加工。

官方实际案例

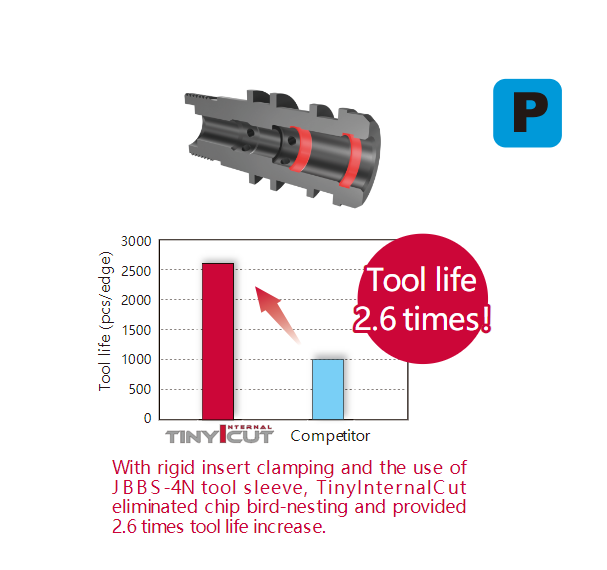

案例 #1

工件类型: 阀芯

工件材料: 合金钢

刀杆: A07080-SMR4

刀片: MGR4100F000-D05

材质: SH7025

切削条件: Vc = 38 (m/min)
f = 0.01 (mm/rev)
CW = 1 (mm)
CDX = 0.7 (mm)
加工方式: 内孔切槽
冷却方式: 湿式

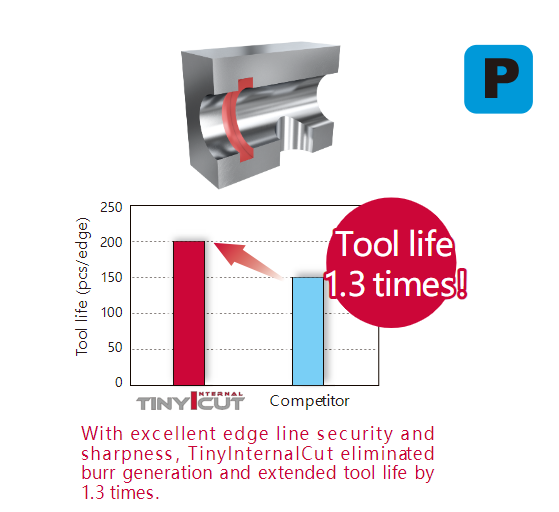

案例 #2

工件类型: 阀座

工件材料: 合金钢

刀杆: A07080-SMR4

刀片: MGR4100F000-D05

材质: SH7025

切削条件: Vc = 50 (m/min)
f = 0.01 (mm/rev)
CW = 1 (mm)
CDX = 0.5 (mm)
加工方式：内孔切槽
冷却方式：湿式

产品特点

『TinyInternalCut 』可换刀片式刀具，用于ø5 至 ø8mm内径的切槽、螺纹和仿形加工，迄今为止，这些加工通常使用的是整体硬质合金刀具。

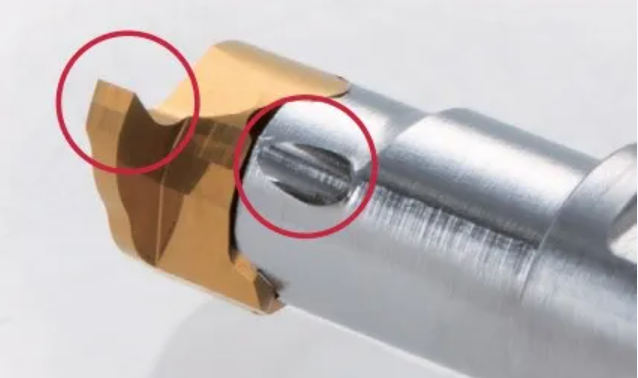

独特的锁紧系统可确保在加工过程中承受切削力，同时实现出色的切削刃定位精度。

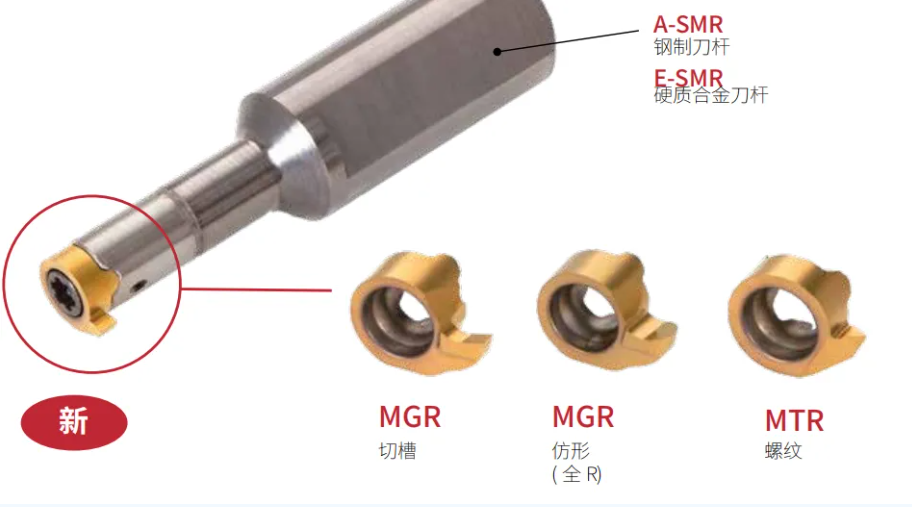

除了 CW=1 至2mm 的槽宽外，还提供全 R 型和螺纹角为 60° 的螺纹刀片。

采用最新的SH7025材质，具有极佳的表面质量和稳定的使用寿命。

除钢制刀杆外，还可提供带有高硬度硬质合金材质的特殊刀杆，孔深可达18 mm。这两种刀杆都采用内部冷却，直接向切削刃供应冷却液。

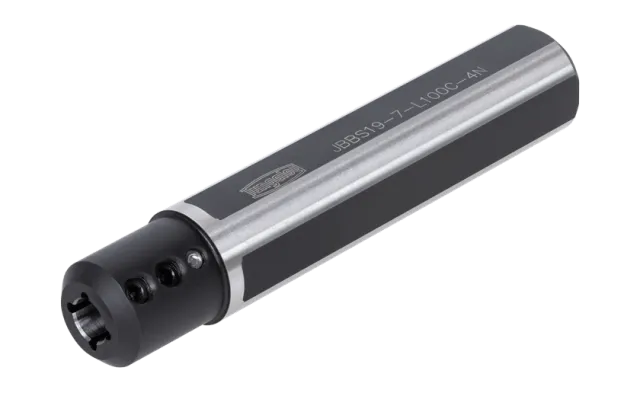

与配备冷却孔的『TinyMiniTurn』4孔内冷套筒『JBBS-4N』型组合使用时，可向加工区域附近提供更多冷却液。

建议使用情况

1.当底孔孔径为5mm时，需要加工的内槽数量非常大，从刀具成本和换刀时间的角度考虑，应避免使用整硬刀具。

2.在使用整硬刀具进行内切槽加工时，由于刀具采用外部冷却液供应，冷却液供应量少，导致刀具寿命短，因此需要一种能降低刀具成本、延长刀具寿命的刀具。

主要编号类型

MGR4100F000-D05 SH7025

MGR5200f020-D08 SH7025

MGR5150F075-D07 SH7025

MTR460F003-D05 SH7025

刀杆：4 款

A07080-SMR4

E07180-SMR5

共计15款
