花键

花键联接由内花键和外花键组成。内、外花键均为多齿零件，在内圆柱表面上的花键为内花键，在外圆柱表面上的花键为外花键。

花键的测量并不简单，更不是一项能快速完成的工作。花键按齿形可分为矩形花键、渐开线花键、梯形花键和三角形花键等，且参数繁多，例如分度圆直径，基圆直径，齿顶圆直径，齿根圆直径，量棒间测量尺寸，节圆处名义齿厚和实际齿厚等。

测量难题

在传统的测量方式中，花键测量需要用到接触式量具、量棒、千分尺等传统测量工具，耗时耗力不说，很可能在质量控制过程中引入人为误差。

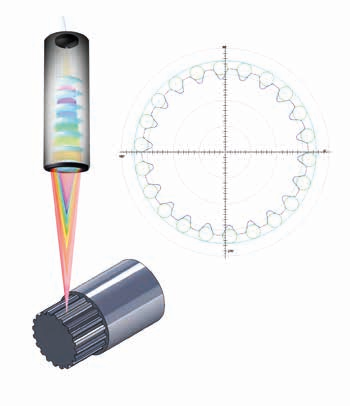

VICIVISION推出的扫描共聚焦测头，在8到10秒内即可获取花键的整个轮廓。共聚焦测头与相机镜头共同工作，从外径开始重建花键轮廓。

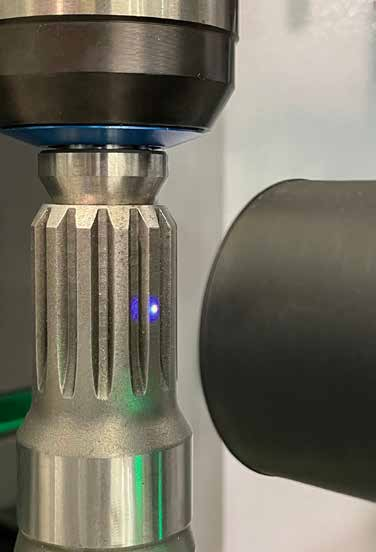

共聚焦系统能使操作人员通过光学方式并在几秒钟内测量出花键轮廓：

小直径

销轴上的尺寸

花键间距的变化

花键的同轴度

齿圈跳动

测量重复精度在5微米范围内；适用于公差为60-80微米的花键。

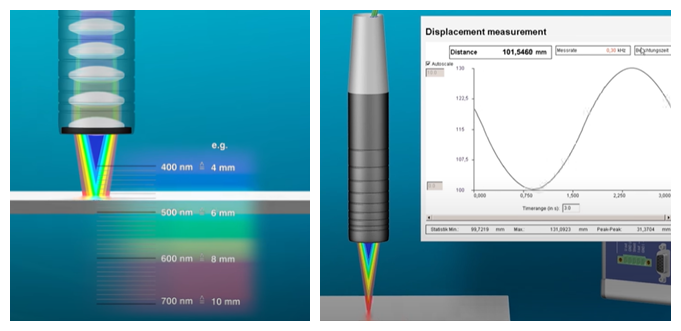

扫描共聚焦测头的测量原理并不复杂，主要是利用激光扫描束通过光栅针孔形成点光源，在样本的焦平面上逐点扫描，采集点的光信号通过探测针孔到达光电倍增管(PMT)，再经过信号处理，在计算机监视屏上形成图像。

正由于共焦显微仅对样本焦平面成像，有效的避免了衍射光和和散射光的干扰，使得它具有很高的分辨率，并在生物技术和测量技术中获得了广泛的应用。

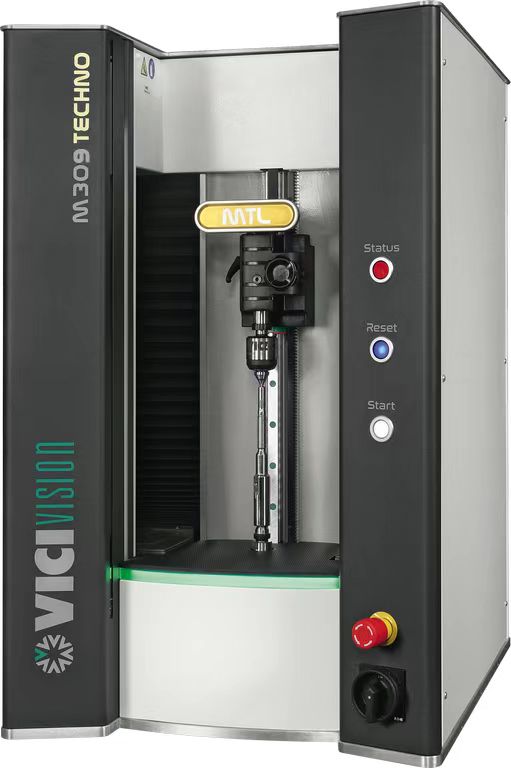

TECHNO系列中的共聚焦功能，能将检测时间缩短95%。

通过光学测量和共聚焦的组合，任何操作人员都可以测量外部轮廓，静态/动态测量和花键。

新的共聚焦传感器能够快速验证花键的符合性。通过检测内径，辊筒尺寸和辊筒尺寸上的跳动，一次扫描就能重建整个轮廓。

我们致力于为客户提供最适宜的一体化解决方案，帮助您提高生产率和生产质量，为客户带来快速投资回报。

还有更多测量难题？

请私信我们，我们的专家将很快联系您！
