"刹车盘测量新技术！一机搞定圆度、圆柱度、粗糙度测量"

2023-12-09

本期通过刹车盘的圆度和粗糙度测试，看圆度/圆柱度形状测量机Roundtest RA-2200系列+粗糙度检出器在刹车盘的测量中，是如何发挥作用的。

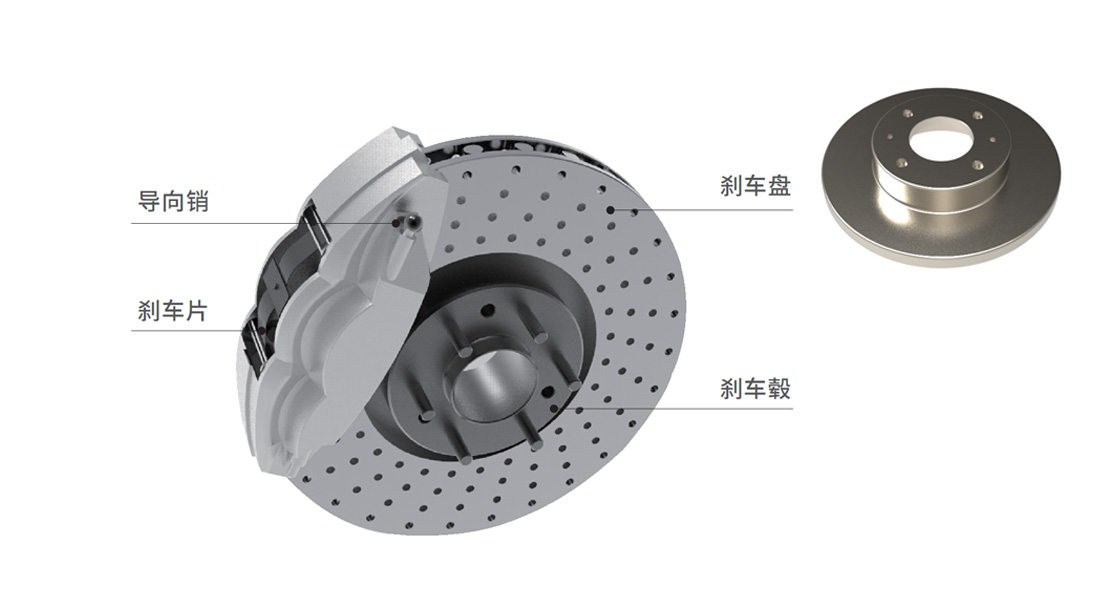

刹车盘多呈现圆盘状，以铸铁材料为主，主要原理是通过制动卡钳夹住刹车盘，从而实现减速或停车功能。

刹车盘属于高速运动部件，其摩擦面加工工艺要求较高，需严格管控跳动和粗糙度等参数，从而避免急刹车时带来的强烈震动感。


主要测量项目：平行度、跳动和粗糙度

刹车盘的测量项目不仅涉及平行度、跳动等形位公差，还涉及粗糙度，需要采用测针进行接触式测量。通常，测量表面粗糙度、圆度需要两种测量仪器才能完成。

本次推荐的圆度/圆柱度形状测量机Roundtest RA-2200系列，灵活性强，精度高，速度快，1台机器就可以胜任。

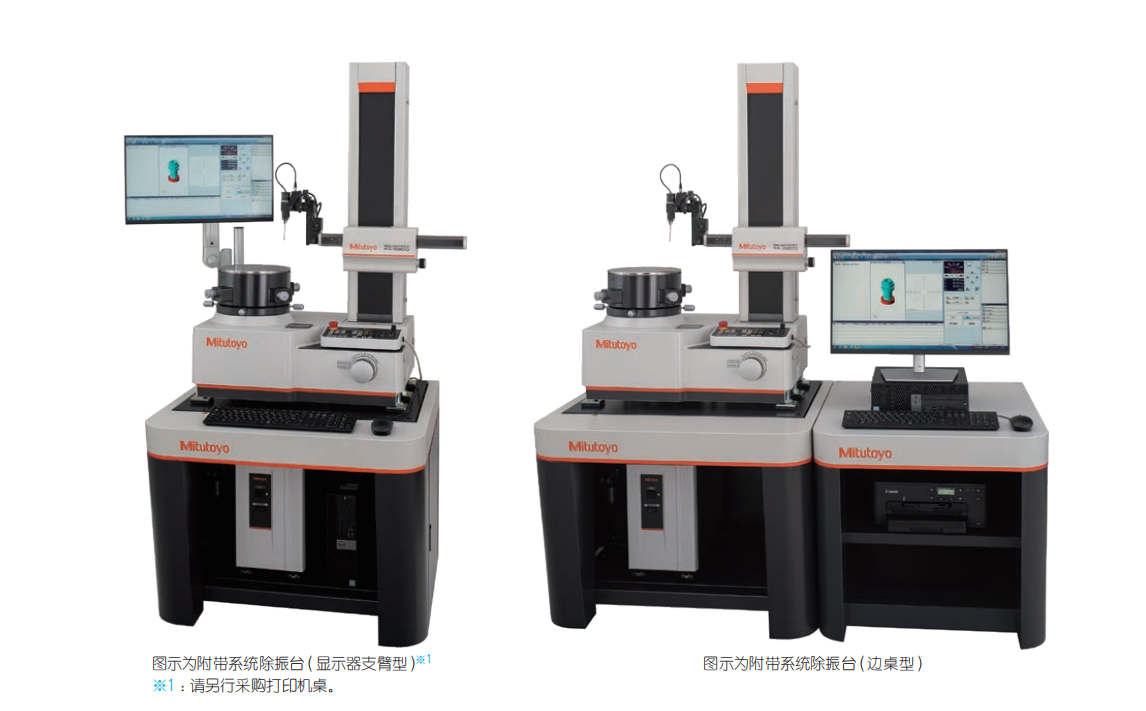

一、机型介绍：


采用自主研发的陶瓷导轨，耐磨耐损，易于保养，可长时间保持稳定精度。
搭载选配的表面粗糙度检出器后，即可实现表面圆周方向、X轴和Z轴方向的粗糙度测量。
标配搭载了能够便捷调心、调水平的高精度旋转工作台，以保证半径方向(0.02+3.5H/10000)μm、轴方向(0.02+3.5X/10000)μm的高旋转精度。
标准配置滑动式检测器支架，能够通过单击简单测量深孔厚壁工件。
自主研制的光栅尺，可直接检测驱动装置的位置，以保证对重复测量来说至关重要的高精度定位。
测量圆柱度或平面度等、增加了结合旋转台的旋转和上下动作的螺旋测量功能，多横截面可以1次测量完成，取得连续的测量数据。
圆度/圆柱度形状测量机不仅能够测量圆度、圆柱度、同心度、同轴度、垂直度、平行度和平面度等形位公差，还可通过更换测针测量粗糙度，是此类型工件较好的测量选择。

1.RA-2200AS/AH标准配备了自动调心/调水平的旋转台，可免除操作人员对工件进行复杂的手动调心/调水平。

2.RA-2200DS/DH的转台带有导向系统，可帮助操作人员简便顺利地进行调心/调水平。

step1

在旋转工作台上固定工件，建议使用专用的工装夹具。

step2

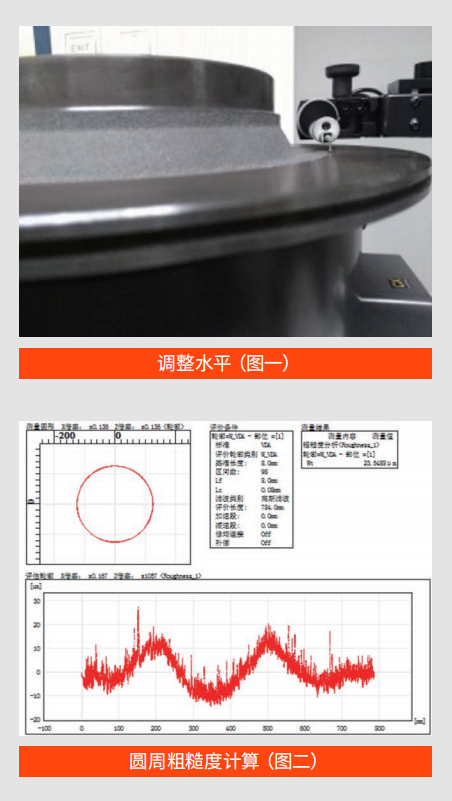

以旋转工作台的中心和中心轴为基准，对工件进行调心调水平（如图一所示）。

step3

调整粗糙度检出器至水平状态，其后在测针保持向下状态时进行平面圆周方向粗糙度测量。

step4

在FORMTRACEPAK-AP中进行粗糙度分析（如图二所示）。

【测量注意事项】

1.在圆柱度形状测量机上使用粗糙度检出器时，需加装滚动圆波形测针（12AAB338）

2.在对粗糙度测针进行校正时，校正Z向增益需要使用两个有阶差的量块。


三丰的Roundtest RA-2200系列，不仅在汽车行业应用中的优势明显，还广泛应用于医疗、光学材料、航空航天等行业领域，满足从材料到零件、产品等尺寸和形状测量的需求。

圆度测量仪从小型到台式，从手动到CNC自动等有多款类型，您可以根据工件的测量需求，选择适合的型号。

篇幅有限，更多圆度/圆柱度形状测量系统的信息，敬请咨询我们。
