轮廓·粗糙度测量机的保养手册

2021-01-13

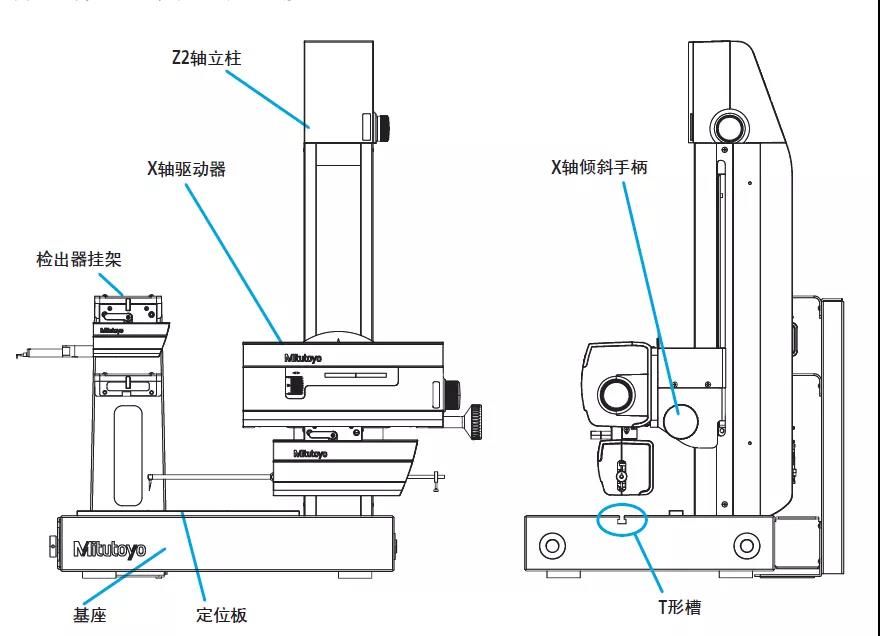

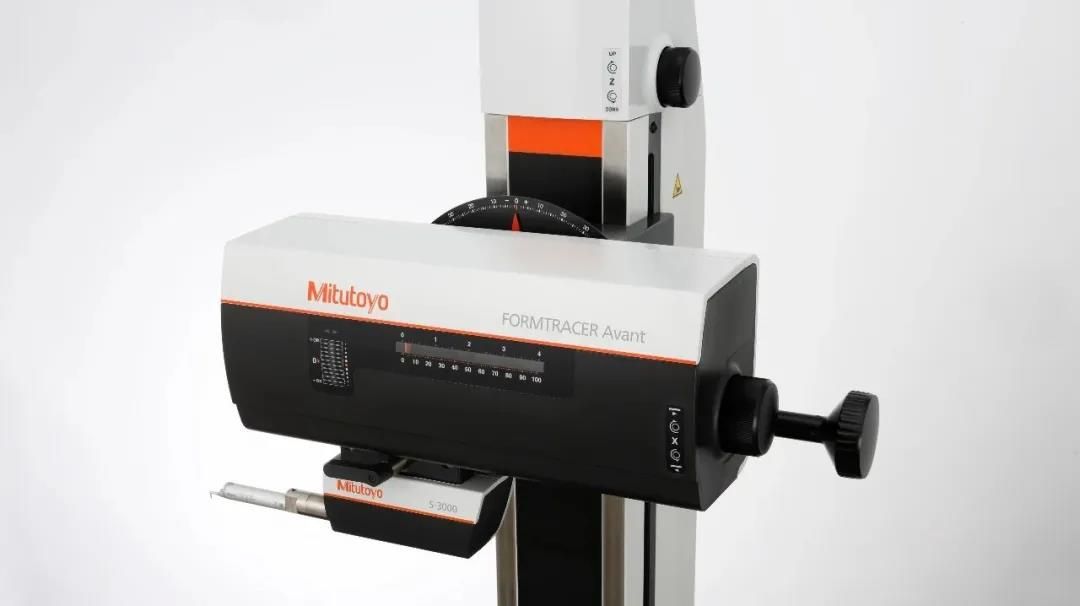

我们先来了解一下轮廓粗糙度测量机设备的主要部件的名称。

维护作业的安全事项

开始对轮廓粗糙度测量机设备进行维护保养时，请一定要阅读下安全须知。
通常情况下，测量机的本体上也会贴有警示作用的安全标签。以三丰的AVANT系列为例，贴有安全标签处往往是发生危险概率比较高的地方，安全起见，请一定事先确认标签后再进行作业。

——本体上的安全标签——

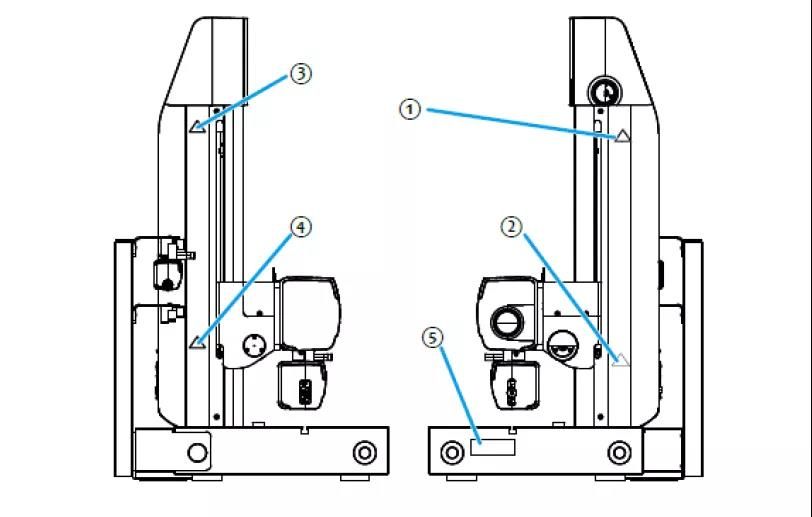

产品安全标签位置示意图

2-1

关于手部挤压的警示标签

在X轴沿Z轴方向进给时，切勿将头部、手部或手指放入立柱侧面的长孔和主机滑动部之间。

2-2

与迁移本产品有关的警示标签

为避免受伤、设备损坏或设备精度降低，迁移本仪器时要小心。在搬运时请注意安全。

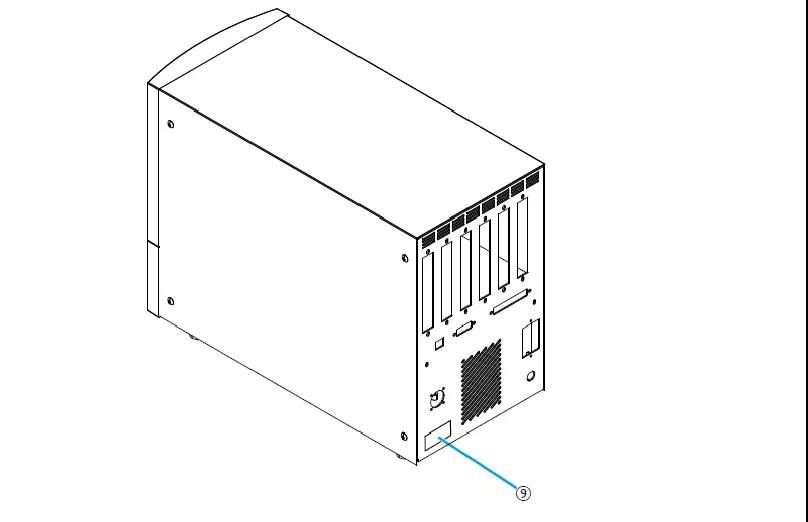

——控制器上的安全标签——

在给轮廓粗糙度测量机设备保养作业时，不仅需要关闭正面面板的电源开关，也须关闭背面的主电源开关，否则将诱发机械暴走引起的事故和触电事故。

3-1

触电危险警示标签

接触此处可能会导致触电或烧伤，请勿拆下此盖板。

外部清洁和维护

轮廓粗糙度测量机设备的精度保障第一步是要保持机器本身的清洁度。
对仪器外部进行清洁时，请使用不起毛的软布轻轻擦拭仪器外部的污垢。遇到较难清理的情况时，请使用拧干的软布蘸上用水稀释后的中性清洁剂擦拭，再用干布擦干。

切勿使用含苯、稀释剂或化学材质的布，否则会造成仪器外表面的涂装褪色或剥落。

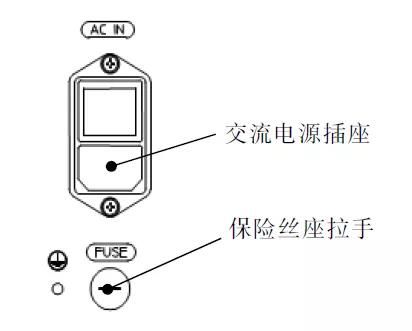

保险丝的更换

保险丝在控制箱的背部，必要时，需要及时更换。

更换步骤：

关闭控制箱的电源，保证在OFF的状态。
控制箱的电源线从插座拔出断开。
用螺丝刀将保险丝座盖取出并拆除保险丝。
将新保险丝插到保险丝座，再盖好保险丝座盖。【额定值：250V,5A (5*20mm）】。请使用相同形状的、符合额定值的保险丝，否则可能会发生火灾或内部电路损坏。
再次将电源线连接到插座上，完成更换。

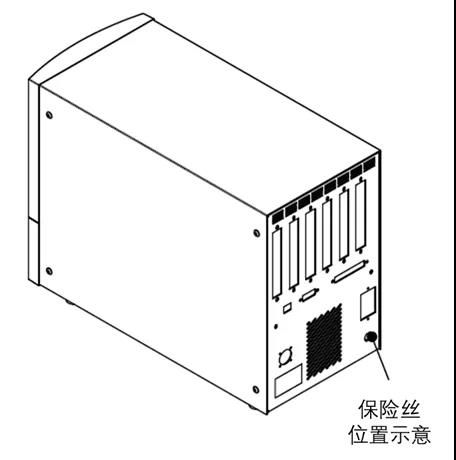

保险丝位置示意图

Z2轴立柱的清洁和润滑

Z2轴立柱的导轨面须每月1次定期清洁和润滑。若疏忽Z2轴立柱的清洁和润滑，有可能出现X轴驱动器垂直移动异常的情况。请您根据移动的平滑性定期清洁和涂抹润滑油来加以维护。

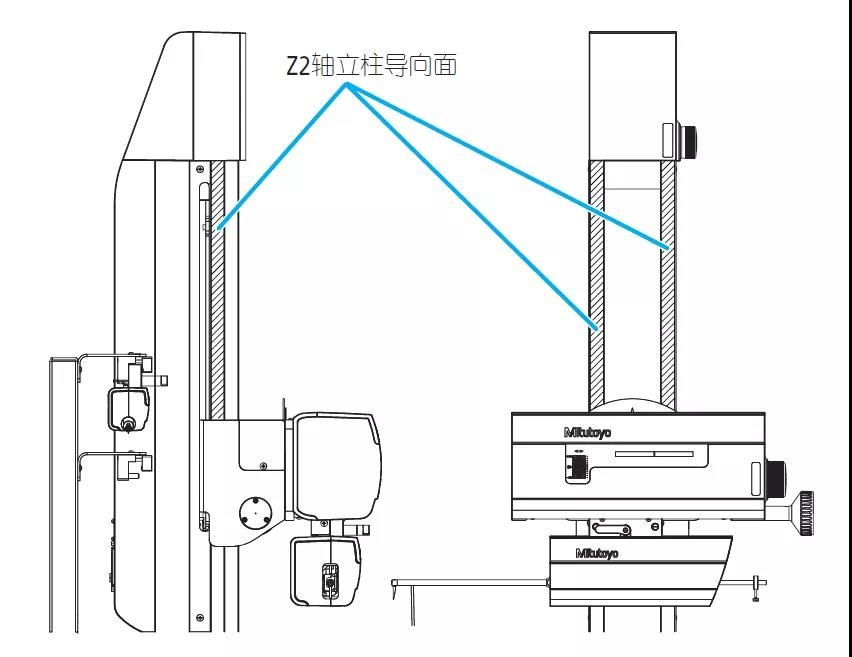

Z2轴立柱导向面的位置示意

清洁时，请使用柔软的不起毛的软布清洁，之后在Z2轴立柱导轨面顶部区域滴几滴润滑油（例，美孚威达润滑油No.2）。

其他部件的润滑

为了长期维持仪器的性能，仪器内的丝杆和X轴导轨需要定期润滑，间隔一般为每年或每隔2,000小时。对机械内部进行润滑保养作业时，须由厂家等专业的技术工程师进行操作。

Tips：
如有需要，可咨询我司，寻求精度检查及润滑等的定期点检服务。
