近日，从国货之光鸿星尔克，到东京奥运，引发了高涨的爱国热潮。中国制造业，也一直在用行动践行爱国。

随着国际形势越发复杂，以及多次“卡脖子”事件敲响的警钟，国产化已然加快了进程。然而国产化并不是简单的模仿替代，若是没有核心技术，仍将受制于人。刀具作为制造业的重要一环，更应在创新中求发展。

国产刀具的创新实力不容小觑，下面让我们一起了解一下它们那些打破垄断、征服世界的创新技术吧！



森泰英格

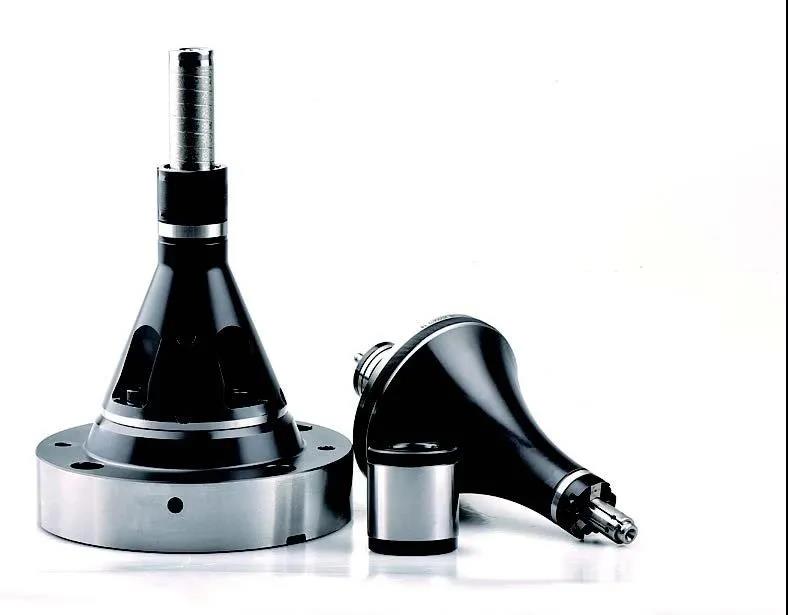

高精密液胀定位夹具



精密齿轮高效加工的关键



打破国外著名企业在该技术领域的垄断

推动我国重大装备发展！



背景解读

精密齿轮是关系到国家安全和经济发展的重大装备核心基础零部件。高精密液胀定位夹具作为精密齿轮制造和批量生产的关键工艺装备，是突破航空军工齿轮传动装置、高铁齿轮传动箱、汽车自动变速器、工业机器人精密减速器、重载减速器等产品的基础。



长期以来，国外对定位精度达0.003mm的高效夹持技术进行严格保密，自主研发高精密液胀定位夹具迫在眉睫。



森泰英格针对精密齿轮高效加工的微米级定位精度需求，进行了精准夹持机理、高压密封等系列关键技术攻关，开发了高精密液胀定位夹具系列产品。

技术创新点

• 建立了等静压膨胀夹具多目标优化设计体系：实现了定位精度≤0.003mm、重复定位精度≤0.002mm。

• 突破了等静压膨胀夹具在高压下密封的关键技术：攻克了60MPa高压下密封的关键技术，解决了振动导致密封泄漏的难题，提高了等静压膨胀定位夹具的可靠性。

• 解决了薄壁件加工难题：实现了弹性薄壁套筒变形预测与控制、夹持稳定性和夹紧力矩的预测与精准控制，解决了壁厚为0.3mm的薄壁件加工难题。

• 研制了模块化的快换等静压膨胀夹紧系统：实现了齿轮加工自动化生产线柔性化快速高效装夹，满足了小批量生产或变批量生产中不同规格产品的加工需求，减少了加工辅助时间。

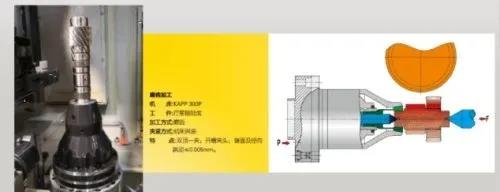

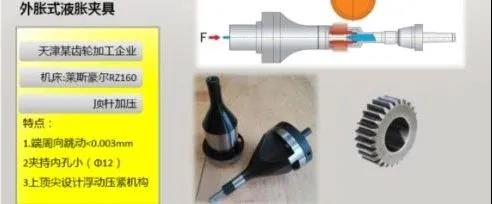

应用案例

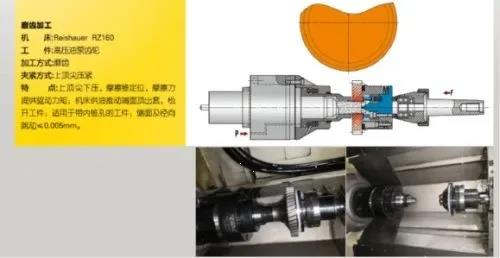

案例1



案例2





案例3



市场表现

高精密液胀定位夹具近三年实现销售收入17225万元、利润3444万元。该产品的推出大大降低了我国高端齿轮夹具的使用成本，从而产生巨大间接的经济效益。

同时，该产品被行业专家评价为“国际先进水平”；获得发明专利3项、实用新型专利6项，受理发明专利1项，牵头制订行业标准1项。

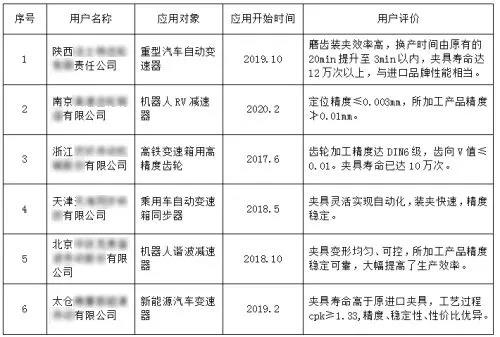

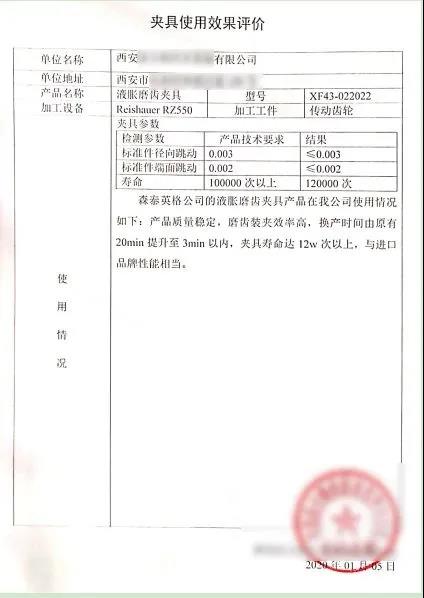

用户评价

该产品在众多制造行业领军企业广泛应用，解决了长期以来困扰精密齿轮加工高精度自动夹持的瓶颈问题，打破了一些国外著名企业在该技术领域的垄断，推动我国重大装备发展。



株洲钻石

ZSD系列浅孔钻

三重抗振结构



全部指标达到国外先进水平，

部分指标如孔径粗糙度、圆柱度

优于国外先进水平！



产品简介

株洲钻石-ZSD系列浅孔钻主要应用于汽配、工程机械、风电、液压以及模具等行业。面向孔加工客户，运用双重平衡独特技术，具有三重抗振的独特结构，解决孔加工客户在钻削过程中存在的孔径超差、孔壁粗糙、喇叭口、刀具寿命低等问题。

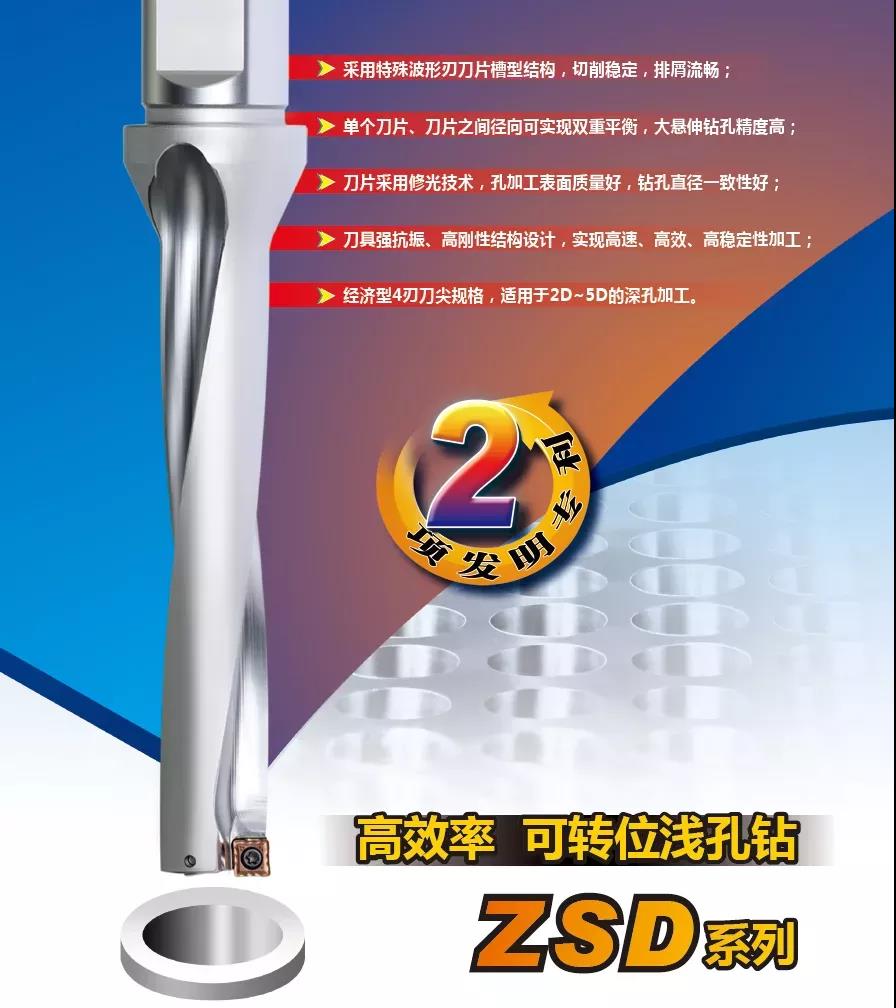

结构特点

刀具结构采用了三重抗振结构。

第一重抗振指内刃刀片、外刃刀片均为波形刃，分别和孔底部形成波形配合，有效抑制刀片振动；

第二重抗振指外刃刀片副切削刃上设有一段和孔加工表面基本平行的修光刃，可以形成周向导条，保证钻削过程稳定；

第三重抗振指多个波形切削刃切入工件的切入角度不呈周期性变化，逐层切入，保证了切入过程稳定，有效抑制振动产生。



技术创新点

利用有限元仿真技术和切削仿真技术，实现了刀片和刀杆的双重平衡。

利用三波切削仿真软件，分别对内刃刀片和外刃刀片进行了切削力分析，保证单个刀片所受径向切削力尽可能抵消平衡掉，实现单个刀片受力平衡，此为第一重平衡；

利用有限元分析软件，优化刀片槽安装角度，确保刀杆在钻削过程中整体受力平衡，此为第二重平衡。



技术水平

孔径尺寸公差（0，+0.25）mm，Ra＜3.2μm；圆柱度小于0.02mm，孔径一致性小于0.05mm。



大虹科技全面代理了森泰英格、株洲钻石等诸多国产知名刀具品牌，如您想了解更多产品详情，欢迎联系客服或大虹销售人员！
